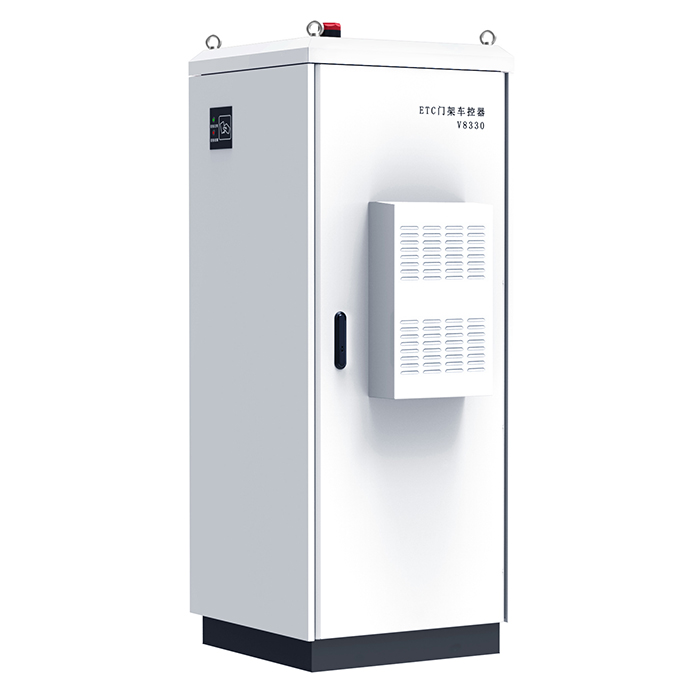

V8330系列ETC一體化智能控制柜應用于高速公路ETC門架系統,產品符合交通部《取消高速公路省界收費站總體技術方案》和《取消高速公路省界收費站 ETC門架系統技術要求》中對戶外綜合機柜的要求。
V8330系列為室外一體化智能控制柜,其中V8330-120可部署于門架上,V8330-160/180/220在ETC門架側部署。
一 、可靠
1、多重防盜手段
1.1.柜門防盜
外部無裸露可拆部件,防盜防破壞,具體設計如下:
(1)三點鎖
(2)柜門嵌入式設計
(3)鉸鏈內裝
1.2.柜體防盜
(1)外表面無裸露可拆件,難撬
(2)內置陀螺儀,機箱異常移動報警
1.3.全景視頻偵測防盜預警
(1)柜體機帽內置視頻監控系統,實現全景360度無死角視頻;
(2)開鎖觸發視頻抓拍。
1.4機柜電子鎖
(1)上站精準授權:網管、手機APP、身份識別卡、鑰匙(緊急情況使用)
(2)機電互鎖功能(當電子鎖有效時,機械鑰匙不能開鎖)
(3)防特斯拉線圈設計
1.5 四層隔熱機箱
內箱、外箱內層、隔熱層、外箱外層共4層隔熱。
2、防雷防護設計
機柜所有對外的連接線纜,包括但不限于總電源輸入,車牌識別相機供電,車牌識別相機網絡通信,RSU天線供電,RSU天線通信,與站級服務器、路段中心等主備通信鏈路配置防雷措施。
3、通信
符合《聯網收費系統省域系統并網接入網絡安全基本要求》
二 、高度智能

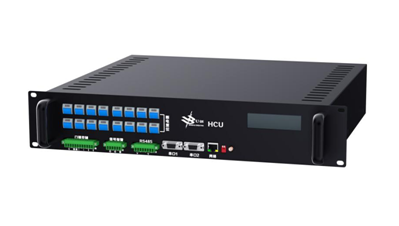

1、內置HCU機箱控制機,綜合管控設備
配置16路電源接口,4路l/0口,2路RS232串口,1路RS485?口,實現對機柜電源及動環的有效監控,具備北斗授時?無線單元;同時,內置4G、藍牙、wifi等多種接入方式,方便手機、電腦等實時查看設備狀態。

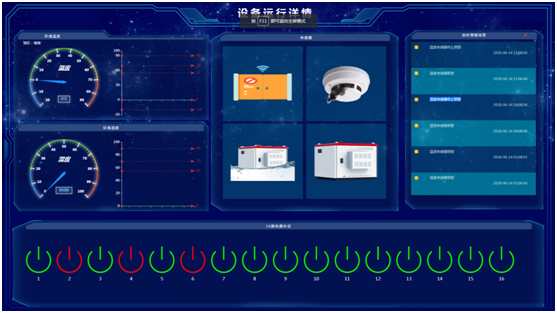

2、內置多種環境檢測模塊,智能感知環境
內置溫濕度傳感器,水浸傳感器,煙霧檢測變送器,移動檢測陀螺儀等

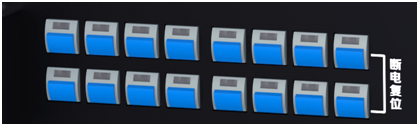

3、各支路獨立控制
內置16路路獨?立可控配電單元,受HCU控制實現單獨支路通斷電并支持應急預案自定義。
三、方便易用

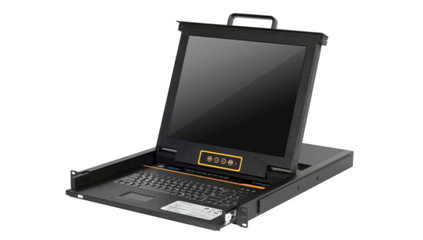

1、內置KVM
內置KVM單元,如需現場緊急控制,可快捷切換,手動控制系統。
2、快速部署
設備采用綜合布線方式,同時內置RSU控制器接續后板,和光口接續盒,內外線分離,大大加快部署速度。
3、內箱獨立模組設計
內箱將標準19寸機架集成為獨立安裝單元,現場安裝、調試方便快捷。
其他產品特性
具備19英寸機架安裝條件。
機柜基板厚度:≥2mm,堅固平整,耐酸堿耐腐蝕??蓛?nèi)附隔熱保溫材料。
防護等級:IP55。機柜外側可直接沖水清洗。
安裝位置:門架平臺或路側。
工作環境溫度:-40℃~+55℃。
工作相對濕度:<98%。
具備戶外空調,支持柜內溫度自動調整。柜內溫度應根據各地區環境溫度進行設定。
具備煙霧、水浸、溫濕度和門磁等動力環境監控,監測控制模塊支持TCP/UDP/SNMP協議;
具備防雷擊和防浪涌沖擊能力;
防盜和防破壞:機柜的外殼門應安裝防盜鎖,固定機柜的裝置必須在打開機柜門后才能安裝和拆卸,柜體無裸露可拆卸部件,保障柜體難以從外部撬開;
具備遠程門禁控制功能,支持權限管理、用戶管理,支持站點開鎖日志記錄, 支持電子門鎖狀態監控、設備狀態監測、門開告警等,及時發現設備的丟失、損壞等異常狀態。
機柜內應設置照明,操作區域的照度能滿足設備安裝、維護和維修要求。
機柜宜具備移動發電機電源接口,發電機和市電能自/手動切換。
火災報警:具有電氣火災報警功能。
機柜具備滿足輸出回路需求(N+2)的接線端子,并可實現超出 6 倍額電流時自動保護。
記錄功能:記錄每小時、每天、每月用電量、用電故障或檢測記錄、能耗檢測、電流電壓負載波動記錄、用電報警記錄、具備供電分析功能。
浪涌保護:能防御 8/20us 波形雷電流,標稱放電電流 20kA,最大放電電流 40kA。
漏電保護:接地系統需具有手/自動漏電自檢功能,自檢或斷電后能自動送電, 在≤30mA 漏電流時 0.1s 內能自動保護。
柜內溫度:0℃~+40℃
后備電源(選配):額定容量和后備時間可根據用戶需求進行配置,建議5kVA,4小時后備時間
—電源采用1+1UPS不間斷電源并機冗余運行,無切換時延;
—后備電源供電時間在正常供電斷開后主要為 RSU、車道控制器、通信設備等關鍵設備提供不間斷電源。后備電源配置容量需滿足 RSU、車道控制器、通信設備等關鍵設備的總功率需求。
—具有對單體電池實時監測、均充、養護、遠程維護功能,滿足后備時間要求,能實時監測電池備用時間。
—整機效率大于94%。
—電壓輸入范圍180V AC~240VAC。
—充電電流范圍可調整。
—市電和電池供電轉換零中斷。
—具有冷啟動功能。無市電狀態下可直接用電池組啟動UPS。
—抗高、低溫設計,機柜采用遮陽、隔熱、溫度補償?shù)却胧?,維持機柜內部溫度,保證主機、蓄電池的正常工作,最大可適應在-30℃~50℃環境下正常運行,具備防盜/三防/防嗮功能。
—具有防雷擊等電涌保護,系統配有不低于1.2KV/10KA可插拔防雷器,有效防止雷擊損壞設備。
—實現無人值守功能,電池放電保護后,市電恢復且正常時,UPS自動啟動并向負載供電。
—系統配置RS232和干接點通信接口。RS232接口通過終端服務器連接至分中心的數據處理工作站。
—含遠程監控應用軟件,安裝在分中心數據處理工作站上,可實現對UPS不間斷電源的遠程監控。
—輸出電壓:220V±5%,50±1Hz,隔離變壓器輸出。
